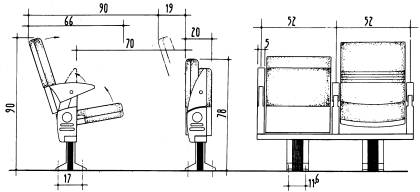

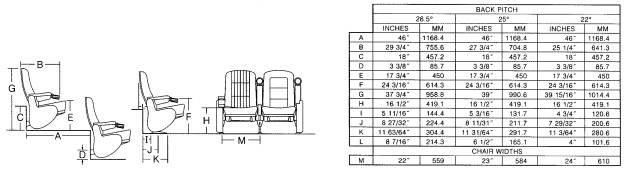

Arena Warszawa - Rozwiązania Techniczne wróć do indeksu projektów 5.1    Instalacje w budynku 5.2    Ekrany wibracyjne i akustyczne 5.3    Materiały budowlane 5.4    Wyposażenie sportowe 5.5    Trybuny 5.6    Scena 5.7    Typy foteli montowanych na trybunach 5.1    Instalacje w budynku Instalacja wodociągowa Kanalizacja sanitarna i deszczowa (Geberit HDPE rury i kształtki kanalizacyjne z polietylenu wysokiej gęstości. Globe Arena - wszystkie instalacje odpływowe) Wentylacja naturalna i mechaniczna lub klimatyzacja w wybranych pomieszczeniach Nawiew świeżego powietrza pod sufitem wywiew zużytego nad podłogą, lub 50% pod sufitem. 30m³/h na sportowca (35) i 20m³/h na widza, siłownia 100m³/h na ćwiczącego. Ogrzewanie ciepłym powietrzem (widownia 20°C) lub instalacja centralnego ogrzewania Współczynnik przenikania ciepła K zalecany 0.35 dla ścian zewnętrznych, dachów 0.25 i okien 1.8 W/(m²k) Przewody wentylacyjne Monitoring Instalacja piorunochronna Urządzenia dźwigowe Instalacje telekomunikacyjne Samoczynne stałe urządzenia gaśnicze, samoczynne urządzenia oddymiające. Mrożenie lodowiska układ pośredni zamknięty (czynnik chłodzący amoniak, nowoczesne chillery amoniakalne potrzebują tylko 80 kg NH3) glikol obojętny chemicznie w instalacji z rur stalowych lub z tworzywa sztucznego w płycie betonowej. lód twardy -12C hokej, lód miękki -7C dla łyżwiarzy (Reform Plaza w Warszawie: czynnik chłodniczy 50kg amoniaku, ciecz pośrednicząca glikol etylenowy w rurach plastikowych. Dla porównania urządzenia starego typu: Torwar, agregaty amoniakalne, układ pośredni, solanka. 4 spalinowe sprężarki 6W180A potrzebują 5 ton NH3 żeby w ciągu 12 godzin schłodzić betonową płytę lodowiska. Stegny, układ bezpośredni, 40 ton NH3) Instalacja elektryczna. Wyposażona w agragat prądotwórczy i UPS. Oświetlenie naturalne z możliwością zaciemnienia obniża koszt eksploatacji obiektu podczas imprez odbywających się w ciągu dnia. Oświetlenie przeszkodowe, awaryjne bezpieczeństwa i ewakuacyjne. Oświetlenie sztuczne areny (1m nad boiskiem na płaszczyznę poziomą) 1500 luksów boks, 1000 luksów hokej na lodzie (CHA), 500÷750 inne zawody, 200÷300 trening, zaprojektowane tak aby uniknąć olśnień zawodników (siatkówka, badminton) pozostałe pomieszczenia 200 luksów. Reflektory: Xenon Gladiator III Model 47061 firmy Strong International. Masywny Gladiator III jest największym i najsilniejszym reflektorem w przemyśle rozrywkowym. Jest nieodzownym wyposażeniem większych obiektów widowiskowych. Żarówka xenonowa mocy 3000W. http://strongint.com/ (Nashville Arena, Globe Arena wyposażone są w dwanaście platform dla ośmiu takich reflektorów i czterech słabszych) 5.2    Ekrany wibracyjne i akustyczne Zastosowanie przegrody w gruncie jako środka izolacji przed drganiami spowodowanymi ruchem kolejki. Najczęściej takim ekranem jest szczelina (rów) lub ścianka szczelna. Na głębokość 24m. Najbardziej efektywne przegrody w postaci pustych szczelin. Najmniejsze pogorszenie skuteczności izolacyjnej względem szczeliny pustej daje styropian i odpady gumowe (ok10%). Rów wypełniony bentonitem redukuje amplitudy drgań o połowę. W przypadku gdy budynek ma być posadowiony nad tunelem metra to może zajść potrzeba posadowienia go na wibroizolacji (guma łożyskowa wulkanizowana 100mm). Wibroizolacja całego budynku przed drganiami parasejsmicznymi polega na oddzieleniu fundamentu od ośrodka doprowadzającego drgania czyli podłoża. Dobór wibroizolacji i jej parametrów wymaga analizy dynamicznej i oddzielnie wykonanego projektu. 5.3    Materiały budowlane Okna szklone minimum podwójnie lub z wielowarstowego poliwęglanu. Zalecenia UKFiT [9] 5.4    Wyposażenie sportowe Składane podłogi sportowe z możliwością montażu na lodowisku Model Multisport Variolastic Haro Sports http://www.haro.com/ Kons-bud Bielsko Biała http://www.konsbud.com.pl Robbins (Torwar) http://www.robbinsfloor.com/ Rozkładane bandy lodowiska RS Spectrum Pro 1000 zaprojektowane dla dużych wielofunkcyjnych aren. http://www.raitasport.com/finland/dasher/1000.htmRaita Sport Arena Systems. Firma o renomie światowej wyspecjalizowana w systemach band do hokeja na lodzie. 5.5    Trybuny Rozsuwane trybuny teleskopowe Max Maier Metallbau (MMM) Referencje: Europahalle, Globe Arena, Max Schmeling Halle proMARK-OBIEKT Katowice Trybuny teleskopowe Audience Systems http://www.audiencesystems.com 5.6    Scena Staging Concepts http://www.stagingconcepts.com Staging Concepts, Inc. Jest producentem lekkich przenośnych platform. 5.7    Typy foteli montowanych na trybunach fotel z oparciem składany do montażu na trybunach teleskopowych Max Maier Metallbau (MMM) fotel z oparciem składany do montażu na trybunach stałych Max Maier Metallbau (MMM) model 369 "Bregenz" miękki fotel z oparciem składany do montażu na trybunach stałych model "Jet" ławka z oparciami na trybunach stałych areny treningowej Max Maier Metallbau (MMM) Model 3355 “EUROPA” w apartamentach komfortowy fotel z oparciem składany do montażu na trybunach stałych Seating Concepts LLC San Diego California http://www.seatingconcepts.com Model BG-700 Designer
